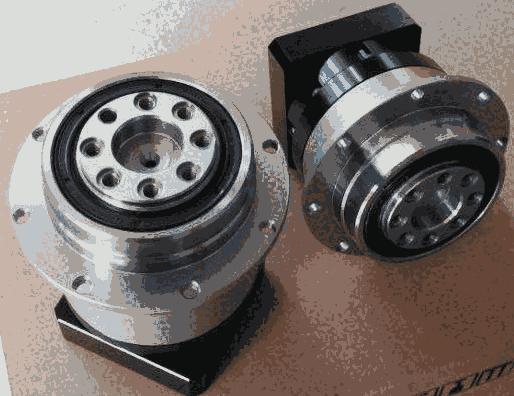

KDR系列盤式精密直角減速機
產品特點：為同軸式法蘭盤轉角式輸出，具有精度高、鋼性好、承載能力大、效率高、壽命長、噪音低、體積輕小、外形美觀、安裝方便，定位精準。
安裝方式：圓形法蘭輸出，任意安裝。
輸入種類：交流伺服馬達、直流伺服馬達、步進馬達
型號分類：KDR40、KDR60、KDR90、KDR120、KDR160、KDR200
傳動比分類：
一級速比：3、4、5、7、10
回程間隙：5-10arcmin
二級速比：16、20、25、28、35、40、50、70、100
回程間隙：7-12arcmin
三級速比：64、80、100、125、150、175、200、250、350、400、500、700、1000
回程間隙：9-15arcmin
應用領域：精密機床、軍工設備、半導體設備、印刷包裝設備，太陽能、工業機器人、醫療設備、精密測試儀器等高精度場合的應用。
性能參數：
|
規格 |
單位 |
段數 |
速比 |
KDR40 |
KDR60 |
KDR90 |
KDR120 |
KDR160 |
KDR200 |
|
額定承受扭矩T2N |
Nm |
L1 |
4 |
12.2 |
42 |
112 |
210 |
585 |
1320 |
|
5 |
12.2 |
42 |
112 |
210 |
585 |
1220 |
|||
|
7 |
6.6 |
33 |
92 |
168 |
378 |
1000 |
|||
|
10 |
4.8 |
15 |
54 |
85 |
310 |
800 |
|||
|
L2 |
16 |
12.2 |
42 |
112 |
210 |
585 |
1320 |
||
|
20 |
12.2 |
42 |
112 |
210 |
585 |
1320 |
|||
|
25 |
12.2 |
42 |
112 |
210 |
585 |
1320 |
|||
|
35 |
12.2 |
42 |
112 |
210 |
585 |
1320 |
|||
|
40 |
12.2 |
42 |
112 |
210 |
585 |
1320 |
|||
|
50 |
12.2 |
42 |
112 |
210 |
585 |
1320 |
|||
|
70 |
6.6 |
33 |
92 |
168 |
378 |
1000 |
|||
|
100 |
4.8 |
15 |
54 |
85 |
310 |
800 |
|||
|
L3 |
64 |
12.2 |
42 |
112 |
210 |
585 |
1320 |
||
|
80 |
12.2 |
42 |
112 |
210 |
585 |
1320 |
|||
|
100 |
12.2 |
42 |
112 |
210 |
585 |
1320 |
|||
|
125 |
12.2 |
42 |
112 |
210 |
585 |
1320 |
|||
|
140 |
12.2 |
42 |
112 |
210 |
585 |
1320 |
|||
|
175 |
12.2 |
42 |
112 |
210 |
585 |
1320 |
|||
|
245 |
12.2 |
42 |
112 |
210 |
585 |
1320 |
|||
|
280 |
12.2 |
42 |
112 |
210 |
585 |
1320 |
|||
|
350 |
12.2 |
42 |
112 |
210 |
585 |
1320 |
|||
|
400 |
12.2 |
42 |
112 |
210 |
585 |
1320 |
|||
|
500 |
12.2 |
42 |
112 |
210 |
585 |
1320 |
|||
|
700 |
6.6 |
33 |
92 |
168 |
378 |
100 |
|||
|
1000 |
4.8 |
15 |
54 |
85 |
310 |
800 |
|||
|
最大承受扭矩T2B |
Nm |
L1 L2 L3 |
4-1000 |
2.0倍額定輸出扭矩 |
|||||
|
額定輸入轉數n1N |
rpm |
L1 L2 L3 |
4-1000 |
4000 |
4000 |
3500 |
3000 |
2500 |
2000 |
|
最大輸入轉數n1B |
rpm |
L1 L2 L3 |
4-1000 |
6000 |
6000 |
6000 |
5000 |
4000 |
3000 |
|
精密背隙P1 |
arcmin |
L1 |
4-10. |
≤5 |
≤5 |
≤5 |
≤5 |
≤5 |
≤5 |
|
L2 |
16-100 |
≤7 |
≤7 |
≤7 |
≤7 |
≤7 |
≤7 |
||
|
L3 |
64-1000 |
≤9 |
≤9 |
≤9 |
≤9 |
≤9 |
≤9 |
||
|
標準背隙P2 |
L1 |
4-10. |
≤8 |
≤8 |
≤8 |
≤8 |
≤8 |
≤8 |
|
|
L2 |
16-100 |
≤10 |
≤10 |
≤10 |
≤10 |
≤10 |
≤10 |
||
|
L3 |
64-1000 |
≤12 |
≤12 |
≤12 |
≤12 |
≤12 |
≤12 |
||
|
容許徑向力F1 |
N |
L1 L2 L3 |
4-1000 |
300 |
680 |
1750 |
3100 |
5650 |
6200 |
|
容許軸向力F2 |
N |
L1 L2 L3 |
4-1000 |
150 |
340 |
875 |
1250 |
2275 |
3100 |
|
使用壽命 |
h |
L1 L2 L3 |
4-1000 |
20000 |
|||||
|
效率η |
％ |
L1 |
4-10. |
97% |
97% |
97% |
97% |
97% |
97% |
|
L2 |
16-100 |
94% |
94% |
94% |
94% |
94% |
94% |
||
|
L3 |
64-1000 |
91% |
91% |
91% |
91% |
91% |
91% |
||
|
重量 |
㎏ |
L1 |
4-10. |
1.7 |
2.4 |
4.5 |
12 |
28 |
45 |
|
L2 |
16-100 |
1.9 |
2.6 |
5 |
14 |
33 |
50 |
||
|
L3 |
64-1000 |
2.2 |
2.8 |
6.5 |
18 |
38 |
55 |
||
|
噪音 |
dB |
L1 L2 L3 |
4-1000 |
≤65 |
≤65 |
≤68 |
≤68 |
≤72 |
≤72 |
|
使用溫度 |
℃ |
L1 L2 L3 |
4-1000 |
|
|||||
轉動慣量：
|
規格 |
單位 |
段數 |
速比 |
KDR40 |
KDR60 |
KDR90 |
KDR120 |
KDR160 |
KDR200 |
|
轉動慣量 |
kg.cm2 |
L1 |
4/5. |
0.15 |
0.48 |
1.75 |
12.8 |
22.4 |
35.5 |
|
7-10. |
0.15 |
0.42 |
1.45 |
11.4 |
18.6 |
28.5 |
|||
|
L2 |
15-40 |
0.15 |
0.45 |
1.52 |
12.2 |
18.6 |
28.6 |
||
|
50-100 |
0.15 |
0.32 |
1.35 |
11.5 |
16.9 |
20.9 |
|||
|
L3 |
64-280 |
0.15 |
0.32 |
1.36 |
12.2 |
16.3 |
18.2 |
||
|
350-1000 |
0.15 |
0.32 |
1.29 |
12.2 |
16.3 |
18.2 |
